SIMULASI MEMBUAT JARINGAN SEDERHANA

PERSIAPAN

Persiapan instalasi jaringan sederhana dalam contoh ini adalah dengan menggunakan 2 buah workstation dan 1 switch. Tiap node dihubungkan dengan kabel sehingga terlihat sesuai dengan gambar 3 berikut ini.

Jika kedua titik pada garis belum berwarna hijau, berarti tiap node tersebut belum terkoneksi.

Lalu lakukan konfigurasi IP address host PC0 dengan cara double-klik gambar PC0, selanjutnya klik tab Desktop dan pilih bagian menu IP Configuration sehingga terlihat tampilan sesuai pada gambar di bawah ini.

Pada PC0 : IP Address: 192.168.20.2 Subnet Mask : 255.255.255.0 Default Gateway : - (kosong) DNS Server : - (kosong)

Pada PC1 : IP Address: 192.168.20.3 Subnet Mask : 255.255.255.0 Default Gateway : - (kosong) DNS Server : - (kosong)

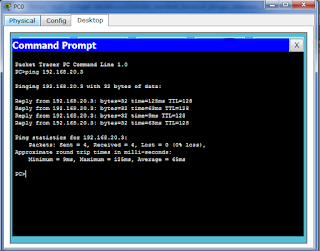

MELAKUKAN PING Untuk menguji koneksi antara dua node tersebut menggunakan utilitas “ping”. Untuk memulai ping dari PC0 menuju PC1, double-klik PC0 sehingga muncul jendela properties untuk PC0, kemudian pilih tab Desktop, selanjutnya pilih menu Command Prompt sehingga muncul tampilan seperti gambar  di bawah ini.

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Workstation PC0 dan PC1 baru dapat terhubung jika IP address kedua workstation telah dikonfigurasi dengan baik dan benar.

2. Untuk menguji konektivitas antar node dapat menggunakan perintah “ping”. Hasil output perintah ping ada berbagai macam. Yaitu: Reply, Request Timed Out, dan Destination Host Unreachable.

SIMULASI MEMBUAT JARINGAN NIRKABEL SEDERHANA

PERSIAPAN

Persiapan instalasi jaringan nirkabel (wireless) sederhana dalam contoh ini adalah dengan menggunakan 2 buah workstation dan 1 access point sehingga terlihat seperti gambar di bawah ini.

1. Double-klik PC0 sehingga muncul jendela properties PC0.

2. Matikan device pada PC0 dengan cara menekan tombol power (lihat gambar di bawah ini).

3. Setelah device PC0 dimatikan, ganti module (network interface) default Fast-Ethernet (kabel) menjadi module untuk menerima sinyal wireless (nirkabel) bernama LinksysWMP300N.  lokasi module ditandai dengan kotak warna hijau. Caranya dengan melakukan drag n drop. Setelah module telah dibuang, pada list modules sebelah kiri, drag n drop Linksys-WMP300N menuju tempat module sebelumnya terpasang. Sehingga network interface PC0 sekarang adalah WLAN Card, dan siap untuk menerima paket di jaringan pada medium wireless.

4. Masih di jendela properties PC0, Lanjutkan ke tab Config. Pada menu sebelah kiri bagian Interface, klik Wireless. Cari field bertuliskan IP Configuration dan pada radio button, pilih Static. Isikan IP address untuk PC0 menjadi 192.168.20.2 subnet mask 255.255.255.0. Ilustrasi langkah 4 ini akan terlihat seperti gambar  berikut ini.

5. Lakukan hal yang sama untuk worstation PC1 tetapi dengan IP address berbeda. Untuk contoh kali ini isikan dengan 192.168.20.4.

Pada PC0 : IP Address: 192.168.20.2 Subnet Mask : 255.255.255.0

Pada PC1 : IP Address: 192.168.20.4 Subnet Mask : 255.255.255.0

6. Jika konfigurasi pada kedua workstation sudah dilakukan, PC0 sudah terkoneksi dengan PC1 melalui jaringan nirkabel. Hasilnya bisa dilihat pada gambar dibawah ini.

MELAKUKAN PING

Untuk menguji koneksi antara dua node tersebut menggunakan utilitas “ping”. Untuk memulai ping dari PC0 menuju PC1, double-klik PC0 sehingga muncul jendela properties untuk PC0, kemudian pilih tab Desktop, selanjutnya pilih menu Command Prompt sehingga muncul tampilan seperti gambar  di bawah ini.

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Workstation PC0 dan PC1 baru dapat terhubung jika IP address kedua workstation telah dikonfigurasi dengan baik dan benar.

2. PC0 dan PC1 bisa terhubung via jaringan tanpa kabel/nirkabel/wireless. Caranya dengan mengganti interface module pada tiap worstation yang sebelumnya adalah FastEthernet (default pada Cisco Packet Tracer) menjadi module untuk wireless.

3. Untuk menguji konektivitas antar node dapat menggunakan perintah “ping”. Hasil output perintah ping ada berbagai macam. Yaitu: Reply, Request Timed Out, dan Destination Host Unreachable.

SIMULASI MEMBUAT SERVER HTTP PADA JARINGAN

PERSIAPAN

 Persiapan simulasi server HTTP dalam contoh ini adalah dengan menggunakan 1 buah workstation dan 1 server yang terhubung langsung dengan kabel --tipe cross-- sehingga terlihat seperti gambar  di bawah ini.

1. Lakukan konfigurasi IP address pada PC0 seperti yang telah dijelaskan di bagian sebelumnya (SIMULASI MEMBUAT JARINGAN SEDERHANA).

2. Lakukan konfigurasi IP address pada Server0. Langkah-langkah mengkonfigurasi IP address untuk tipe Server-PT pada Cisco Packet Tracer sama dengan workstationnya (PC-PT)

 3. Double-klik Server0 sehingga jendela properti Server0 muncul. Pindahkan ke tab Config. Pada menu kiri bagian Services, pilih HTTP. Pastikan radio button service HTTP pada pilihan On. Anda juga bisa mengubah halaman homepage Server0, dengan cara mengubah script HTML yang ada sesuka anda. Ilustrasi konfigurasi bisa dilihat di gambar

MELAKUKAN BROWSING HTTP

Double-klik PC0 sehingga muncul jendela properties PC0. Pilih tab Desktop. Pada daftar menu, pilih Web Browser. Ketika jendela web browser muncul, ketikkan IP address Server0/Server HTTP (192.168.123.2) di field URL. Sesaat setelah itu akan dihasilkan tampilan halaman web pada Server0 di web browser PC0. Gambar memperlihatkan hasil akhirnya.

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Worstation dan Server dapat saling terhubung jika dikonfigurasi dengan benar.

2. Web browser di workstation baru bisa mengakses HTTP server sesaat setelah service HTTP pada server tersebut On.

SIMULASI MEMBUAT SERVER DHCP PADA JARINGAN PERSIAPAN

Persiapan

simulasi server DHCP dalam contoh ini adalah dengan menggunakan 5 buah workstation, 1 switch, dan 1 server sehingga terlihat seperti gambar di bawah ini.

1. Double-klik Server0. Pilih tab Config. Pada menu Interface, pilih Fast-Ethernet. Pada bagian IP Configuration, isikan dengan IP address server, dalam contoh ini 192.168.20.1 subnet mask 255.255.255.0. Lihat gambar dibawah ini.

2. Masih di jendela properties Server0 pada menu Services, pilih DHCP. Pastikan service DHCP On. Isikan blok IP address yang akan diberikan* IP oleh DHCP Server.

DHCP (Dynamic Host Configuration Protocol) adalah protokol yang akan memberikan konfigurasi secara dinamis/automatis terhadap host. Salah satunya untuk konfig IP Address secara otomatis.

Pada Start IP Address isikan dengan 192.168.123.19, dan pada Maximum Number of Users=5. Hal ini berarti setiap host yang request IP pada DHCP Server akan mendapatkan IP address mulai dari range 192.168.123.19 - 192.168.123.23 Untuk field Default Gateway dan DNS Server biarkan kosong untuk contoh ini.

MELAKUKAN REQUEST DHCP

1.      Double-klik PC0 hingga muncul jendela properties PC0. Pilih tab Desktop. Pada menu yang ada, pilih menu IP Configuration.

2.   Pastikan pilihan radio button pada pilihan DHCP. Seperti terlihat pada gambar di bawah ini.

3.   Setelah konfigurasi selesai, silahkan mengecek konfigurasi IP pada PC0 yang sebelumnya telah di-set ke DHCP. Hasil akhir bisa dilihat pada gambar  di bawah ini. Terlihat IP address yang diberikan oleh DHCP Server adalah 192.168.20.2 lengkap dengan subnetnya 255.255.255.0.

4.  Lakukan hal yang sama terhadap PC1, PC2, PC3, dan PC4!

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Pemberian IP Address otomatis memanfaatkan protokol DHCP. Host yang melakukan layanan pemberian IP address disebut server DHCP.

2. Workstation baru mendapat konfigurasi host dari DHCP server hanya jika layanan DHCP server memang ada dan statusnya On.

SIMULASI MEMBUAT SERVER DNS PADA JARINGAN PERSIAPAN

Persiapan

simulasi server DHCP dalam contoh ini adalah dengan menggunakan 1 workstation, 1 switch, dan 2 server sehingga terlihat seperti gambar di bawah ini.

1. Lakukan konfigurasi IP (statik) sebagai berikut:

a. Pada Server0 : IP Address 192.168.123.1, Subnet Mask 255.255.255.0

b. Pada Server1 : IP Address 192.168.123.2, Subnet Mask 255.255.255.0

c. Pada PC0 : IP Address 192.168.123.3,Subnet Mask 255.255.255.0, DNS Server 192.168.123.2

Jangan lupa mengisi field DNS Server pada konfigurasi IP address di PC0. Karena dalam kasus ini, dibutuhkan bantuan DNS Server.

2. Aktifkan layanan HTTP pada Server0. Langkah-langkahnya sama seperti bahasan sebelumnya (SIMULASI MEMBUAT SERVER HTTP PADA JARINGAN).

3. Double-klik Server1 hingga muncul jendela properties Server1. Pindahkan tab ke tab Config. Pada menu Services, pilih DNS. Pastikan service DNS pada radio button adalah On. Pada field domain name isi dengan nama domain tertentu. Misalnya: tibandung.com. Pada field IP address isi dengan IP address Server0/HTTP Server (192.168.20.2). Setelah itu klik Add untuk memasukkannya ke dalam host record DNS Server. Gambar ini memperlihatkan konfigurasi yang telah dilakukan.

MELAKUKAN BROWSING HTTP KE DOMAIN

Pada PC0 silahkan menuju ke tab Desktop pada jendela properties PC0. Pada menu yang ada, pilih Web Browser. Ketika jendela Web Browser muncul, pada URL ketikkan tibandung.com (atau nama domain yang tadi telah di-entry ke DNS Server). Hasilnya bisa dilihat seperti pada gambar dibawah ini.

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Resolving nama domain menjadi IP address memanfaatkan protokol DNS. Host yang menjalankan servis DNS disebut DNS Server.

2. Workstation bisa resolving nama domain tertentu hanya jika field DNS server -yang akan menjadi referensi workstation- pada saat konfigurasi IP address diisi, layanan DNS pada server yang ditunjuk worstation memang ada dan statusnya On, serta nama domain yang di-query oleh workstation memang terdaftar pada record DNS server.

SIMULASI ROUTING (INTERCONNECT-NETWORK)

PERSIAPAN

Persiapan simulasi routing dalam contoh ini adalah dengan menggunakan 2 workstation, 2 switch, dan 1 router sehingga terlihat seperti gambar berikut.

Pada PC0 : IP Address: 192.168.20.1 Subnet Mask : 255.255.255.0 Default Gateway: 192.168.20.5

Pada PC1 : IP Address: 10.0.20.1 Subnet Mask : 255.0.0.0 Default Gateway: 10.0.20.5

Sehingga dapat diilustrasikan penjelasan untuk Router0 memiliki dua interface, yaitu:

1) Interface dengan IP address 192.168.20.5 yang terhubung secara fisik ke network address 192.168.20.0

2) Interface dengan IP address 10.0.20.5 yang terhubung secara fisik ke network address 10.0.0.0

1.   Double-klik Router0 hingga muncul jendela properties Router0. Pilih tab Config. Pada menu sebelah kiri, klik FastEthernet0/0 (di bawah judul submenu Interface) untuk melakukan konfigurasi IP address pada interface 1 Router0. Isikan IP address yang sesuai dengan network address yang terhubung secara fisik dengan interface tersebut. Misalkan FastEthernet0/0 terhubung secara fisik ke network address 192.168.20.0, maka FastEthernet0/0 yang akan mendapatkan IP gateway 192.168.20.5. Setelah itu aktifkan interface dengan cara mencentang pilihan On pada field Port Status. Begitu juga dengan interface 2 Router0 (FastEthernet0/1) yang terhubung secara fisik dengan network address 10.0.0.0 akan mendapat IP gateway 10.0.20.5. Pada gambar dapat dilihat hasil konfigurasi salah satu interface, sebagai berikut.

Jangan lupa mengkonfigurasi interface Router0 yang lainnya. Sehingga semua jaringan dapat terkoneksi dengan benar.

2. Pastikan semua telah terkoneksi dengan cara memeriksa routing table. Untuk memeriksa routing table, pada jendela utama perangkat lunak Cisco Packet Tracer sebelah kiri, pilih menu Inspect (dengan gambar kaca pembesar) atau tekan hotkey I (i) pada keyboard. Jika kursor mouse telah berubah menjadi gambar kaca pembesar, arahkan kursor ke Router0, klik Router0, dan pada menu yang muncul, pilih Routing table Jika semua telah dilakukan dengan benar, akan terlihat ada entry pada routing table Router0 seperti terlihat pada gambar dibawah

Dapat dijelaskan sebagai berikut (lihat baris 1): Jika ada IP address yang melewati Router0 dan akan menuju Network 10.0.0.0 dengan mask /8 (255.0.0.0) --dengan kata lain menuju jaringan atau host 10.* (* = berapapun)-- maka akan melaui port interface FastEthernet0/1. Type C berarti Connected atau alamat yang dituju terhubung langsung dengan Router0 tersebut sehingga tidak membutuhkan Next Hop IP (IP router lain). Begitu juga untuk baris dibawahnya.

MELAKUKAN PING KE HOST DI NETWORK LAIN

Untuk menguji kebenaran dari routing table Router0, bisa dengan melakukan “ping” dari host satu ke host lainnya. Untuk contoh kali ini akan dilakukan ping request dari PC0 (192.168.20.1) menuju ke PC1 (10.0.20.1).

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa:

1. Koneksi antar dua host atau lebih yang berbeda segmen jaringannya membutuhkan peran dari Router/Gateway.

2. Router selalu memiliki interface yang terhubung secara fisik dengan network lainnya.

3. Next Hop Router dimanfaatkan jika Router tidak terkoneksi secara fisik dengan alamat tertentu. Sehingga selain sebagai gateway, router juga berperan sebagai tempat relay paket.

EKSPERIMEN

Coba buat interkoneksi antara 3 buah network yang terhubung pada sebuah router. Di network-1 terdapat DNS Server dan 1 workstation, di network-2 terdapat HTTP Server (pada domain ilkomupi.com) dan 1 workstation, di network-3 terdapat HTTP Server (pada domain pendilkomupi.com) dan 1 workstation. Lakukan konfigurasi sedemikian sehingga setiap workstation bisa mengakses layanan server-server yang ada pada tiga network tersebut. Ilustrasi pada gambar dibawah ini!
